用途及適用范圍
GCK低壓配電柜適用于交流50Hz，額定工作電壓為380V的低壓配電系統中作為受電饋電、母聯、照明、電動機控制及功率補償之用，它包含動力中心（PC）和電動機控制中心（MCC）之功能，并可設計成固定柜和抽屜柜混合型系統，滿足不同的供配電需要。本產品符合IEC439國際標準，美國電氣制造商協會NEMA標準及ZBK36001－89國家專業標準和GB7251國家標準。在PC方案中，具有3150A以下受電、母聯、饋電等功能，操作方便，安全可靠。受電主開關具有瞬時、短延時及過載保護，客戶可以根據系統配合需要，選擇保護型式，且具有自投、無自投和切換控制供客戶選用。水平母線具有單母線分段和不分段兩種，當采用單母線分段時，母線開關具有自投、無自投和切換控制。電動機控制回路具有短時瞬時、過載、欠壓、釋壓及斷相保護、交流接觸器可以采用無聲運行，具有節能作用。
本產品與其它抽出式開關柜比較，具有結構緊湊、強度好、性能高、安全可靠等特點。框架、門板等用環氧粉末涂料靜電噴涂，絕緣性能好，經久耐用。
使用環境條件
環境溫度：-25℃～+40℃；24h內平均溫差不超過35℃
環境濕度：月平均值不大于95％，水蒸氣壓力日平均值不超過2.2kPa;；
月平均值不大于90％，水蒸氣壓力月平均值不超過1.8kPa；
海撥高度：1000m及以下；
地震烈度：不超過8度；
安裝地點：無易燃易爆及化學腐蝕等明顯污染的場所；

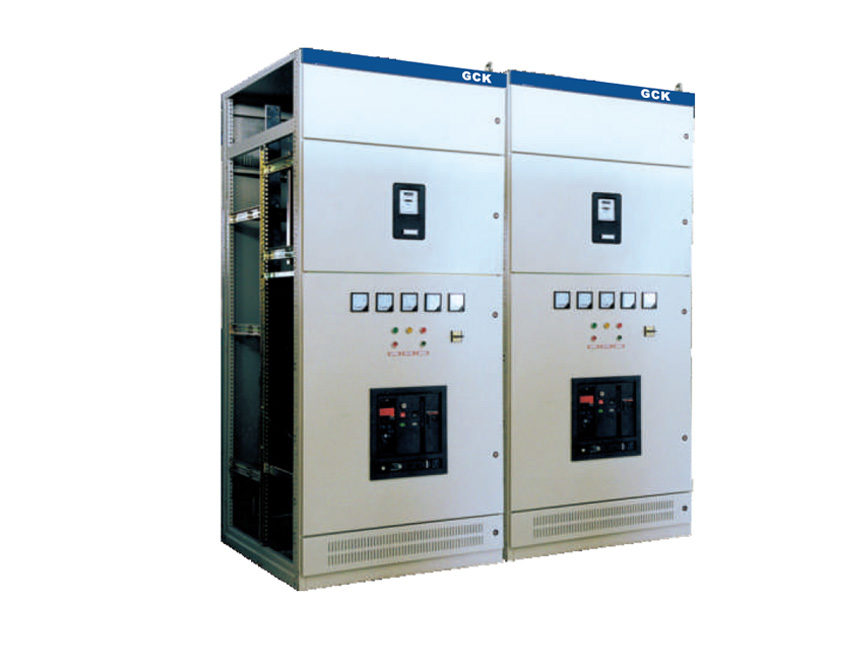

結構特點
柜體由冷軋鋼板加工成結構件，用螺栓組裝而成。
每一柜體分隔成三個部分，即頂部可供水平母線貫穿的主母線室；前面部分用隔板分隔成若干個功能單元小室，組合后高度為1760mm；后面部分為電纜室，室內裝有支架，用于敷設進出電纜。
柜頂裝有通風窗口的金屬封板。若頂部需進出線時則用絕緣封板。底部均采用絕緣板封閉，以防止異物進入。柜體基本尺寸寬度分為600，800，1000，1200mm四種，高度均為2200mm，深度均為1000mm（特殊要求可與制造廠協商）。
外殼防護等級為IP20或IP30時，后門采用鉸鏈開啟結構。IP40時采用螺釘安裝結構。
根據用戶要求，本開關柜亦可組合拼裝出廠，即數臺柜裝于10＃槽鋼焊接成的底架上，拼裝長度不大于3m。采用組合拼裝時，出廠前每個組合的水平母線已安裝就緒，并提供組合間的母線連接件。
主要技術參數
額定工作電壓:（V）～380
母線額定工作電流:（A)1000;1600;2500;3200,
母線短時耐受電流IS有效值:（KA）30；50，
母線峰值耐受電流:（KA）63；105，
外殼防護等級: IP20；30；40
